高壓干式移磁無級調壓軟起動柜

應用舉例

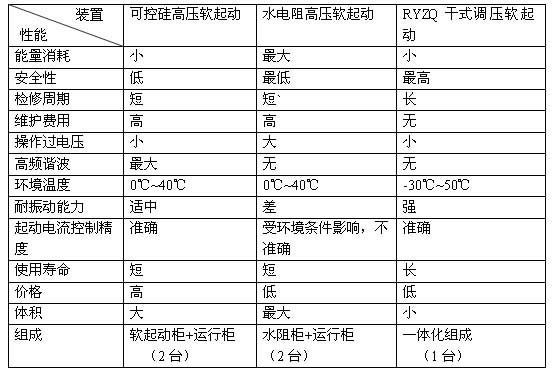

性能對比表

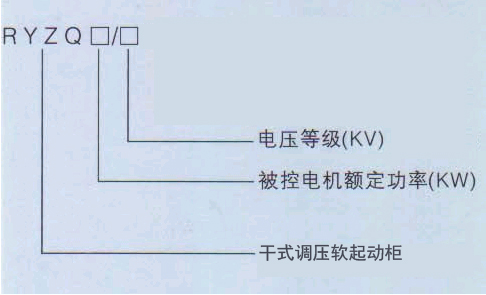

型號說明

被控電機功率
　　200KW—100000KW（選項）
起動參數
　　RYZQ設計工作參數如下：
　　最高環境溫度50℃；
　　初始起動電流：80%FLA（電機滿載電流）標準
　　　　　　　　　40%FLA（電機滿載電流）選項
　　最大起動電流：80%—500%FLA（電機滿載電流）可整定。
　　最長起動時間：60秒（在200%FLA）
　　　　　　　　　45秒（在300%FLA時）
　　　　　　　　　30秒（在400%FLA時）
　　　　　　　　　15秒（在500%FLA時）
　　每小時最多起動次數：RYZQ雖然可以頻繁起動，因考慮電機發熱損壞，起動限制在4-5次/小時。
主電壓（線間電壓）
　　12KV　　　　               50HZ       （選項）
　　10KV　　　　               50HZ       （選項）
　　6.6KV　　　　              50HZ       （選項）
　　6KV　　　　　              50HZ       （選項）
　　3.3KV 　　　　             50HZ       （選項）
　　2.3KV 　　　　             50HZ       （選項）
調壓驅動電源電壓
　　三相AC380V 　　         50HZ
　　AC220　　　　　         50HZ        （標準）
　　AC110V　　　　          50HZ        （選項）
　　DC220V 　　　            　　         （選項）
　　DC110V　　　　          　　         （選項）
保護型式
　　微機保護　　　　　      （1）　  （選項）
　　常規繼電保護　　　      （2）     （選項）
　　通迅、模擬輸出  　       （3）　  （選項）
　　保護項目
　　過流、速繼、欠壓、過壓           （選項）
　　零序 　　　　　　　　　　　　（選項）
　　電機過熱保護　　　　　　　    （選項）
　　需增加保護項目　　　　　　　 （選項）
最大分?jǐn)嚯娏?/strong>
　　6.3KA（配真空接觸器）              （選項）
　　20KA（配真空接觸器）               （選項）
　　25KA（配真空接觸器）               （選項）
　　31.5KA（配真空接觸器）             （選項）
　　防護等級
　　IP40　　　　　　　　　　　　   （標準）
　　IP42　　　　　　　　　　　　   （選項）
　   設有加熱去濕功能                           （標準）
控制功能
　　就地分閘，合閘控制　　             （標準）
　　遠方分閘，合閘控制　　             （選項）
結構特征
　　起動柜落地不靠墻安裝，前檢修式。
　　具有隔離高壓電源及五防聯鎖功能。
　　高壓部分與低壓部分安全隔離，不關閉起動可以打開低壓室。
運行條件
　　海拔高度不超過5000米，（超過2000米需降容使用）詳情可咨詢廠家。
　　周圍介質溫度不高于+50℃，不低于—30℃。
　　空氣相對溫度不大于90%。
　　與垂直面的傾斜度不超過5度。
　　在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
起動特性
　　決定電動機起動期間的最大電流。
　　調整電流為100—400%FLA（可以擴大為500%FLA）設置太高，則母線電流過大和起動太快。設置太低，又阻止電動機完成整個起動過程，達到全速。通常此設置就為足夠大的數值，以防止停車。

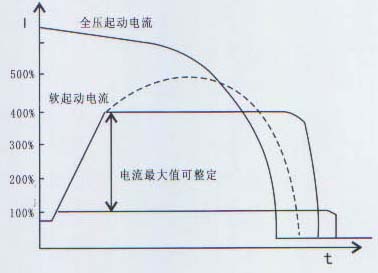

起動電流物性圖

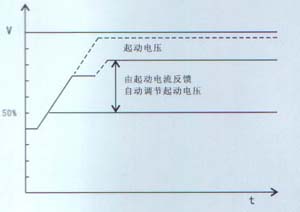

　　設計起動初始電壓為40%FLV，則起動初始電流為80%FLA左右。高壓運行后，起動電流產生變化，根據起動電流的信息反饋，自動調節起動電壓增至所需的最大值。
  起動電壓特性圖

依據標準
 　　外殼及設備成套：依據DL/T40491、GB3906、KL404、IEC298等國際標準。
 　　可調起動器，依器GB1094。385等國家標準。
 保護數據整定（選配）
　　根據用戶提供的被控電機數據信息，本產品出廠時整定數據如下：（用戶可自行調整）
 　　過壓保護　　　　115%FLV    （額定電壓）
　　欠壓保護　　　　80%FLV
　　速斷保護　　　　500%FLV     （額定電流）
　　過流保護 　　　　                  （起動時保護）
　　零序電流保護0.2A
　　最大起動電流300%FLA
　　增壓延時繼電器（1SJ）5秒
　　起動延時繼電器（SJ）60秒
　　起動超時繼電器（2SJ）120秒
 出廠試驗
　  耐壓試驗（依據KL/Y404標準）
1、高壓主回路：
　　　　　　　10KV型     工頻42KV（1min）
　　　　　　　6KV型       工頻32KV（1min）
2、 可調起動器：
　　　　　　　10KV型     工頻35KV（1min）
　　　　　　　6KV型       工頻25KV（1min）
3、 二次及控制回路：工頻2KV（1min）

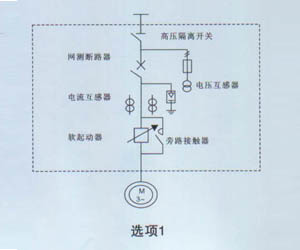

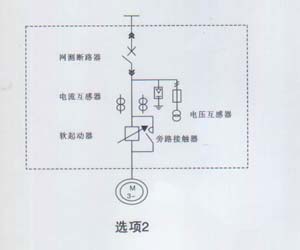

一次方案圖

　　固定式：（真空斷路器與高壓隔離開關為特殊聯動設計）
　　高壓隔離開關　　　　　　　　　　高壓熔斷器
　　真空斷路器（固定式）　　　　　　避雷器　　　　　　　　　　　　　

       帶電顯示器
　　電流互感器　　　　　　　　　　　微機保護儀（選配）
　　零序電流互感器

　手車式：
　　高壓隔離開關　　　　　　　　　　高壓熔斷器
　　真空斷路器（手車式）　　　　　　避雷器　

　    帶電顯示器
　　電流互感器　　　　　　　　　　　微機保護儀（選配）
　　零序電流互感器
測試模式
　　1、測試條件為軟起動未與高壓連接時做的邏輯操作試驗。電壓互感器的二次側加入100V電源，則試過壓和欠壓保護動作。
　　2、在主電路中通過測試臺加入低壓電源和負載，調壓電流、測試過流和速斷保護動作。
　　3、零序漏電也是通過低壓漏電測試保護動作。
　　4、模擬操作關門、合閘、試驗聯鎖機構的可靠性。

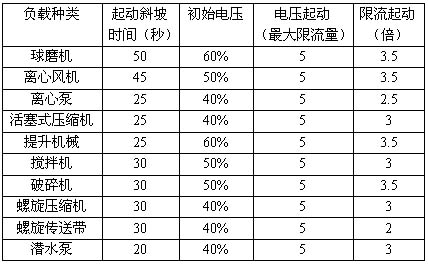

應用場合設定（僅供參考） （如有更新，以網站公布為準）

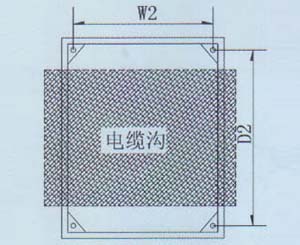

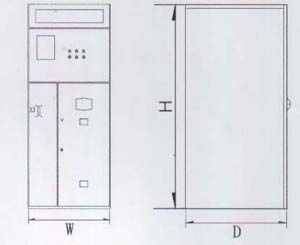

                                                                       外型尺寸圖                                                                                             安裝尺寸圖
